Die Drehzahlregler der Metallbaureihe haben die gleichen Eigenschaften wie die entsprechende Baureihe von Anschlüssen.
Sie sind das ideale Produkt, um die Durchflussmenge in den unterschiedlichsten industriellen Anwendungen schnell und präzise zu regeln. Die Drehzahlregler der Metallbaureihe sind robust und über die Zeit beständig. Sie garantieren eine hervorragende Leistung und bieten besondere Eigenschaften wie: verschiedene Arten von Regelungen wie Standard und Präzision (P) oder erhöhte Durchflussraten bei gleichen Gewinde- und Einstellungsdrehungen (Riesentyp).

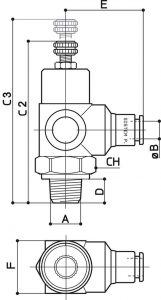

| CODE | 3D FILE | A | B | C | C2 | C3 | D | E | F | TYPE | CH | GR | Q–>R | R–>Q |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 474801T | R1/4 | 8 | 56 | 71 | 78 | 10 | 32,5 | 23 | 1 | 22 | 135 | 0-1300 NI/min | 1000 NI/min | 5 | |
| 473081T | R3/8 | 8 | 79 | 94 | 101 | 11 | 32,5 | 23 | 1 | 22 | 147 | 0-1450 Nl/min | 1000 Nl/min | 5 | |
| 474011T | R1/4 | 10 | 56 | 71 | 78 | 10 | 33,5 | 23 | 1 | 22 | 139 | 0-1700 NI/min | 1100 NI/min | 5 | |
| 473101T | R3/8 | 10 | 79 | 94 | 101 | 11 | 33,5 | 23 | 1 | 22 | 148 | 0-1700 Nl/min | 1250 Nl/min | 5 | |
| 473121T | R3/8 | 12 | 79 | 94 | 101 | 11 | 37 | 23 | 1 | 22 | 150 | 0-1750 Nl/min | 1300 Nl/min | 5 | |
| 472121T | R1/2 | 12 | 82 | 97 | 104 | 14 | 37 | 23 | 1 | 22 | 167 | 0-1800 Nl/min | 1300 Nl/min | 5 | |
| 494801T | R1/4 | 8 | 56 | 71 | 78 | 10 | 32,5 | 23 | 2 | 22 | 135 | 0-1300 NI/min | 1000 NI/min | 5 | |
| 493081T | R3/8 | 8 | 79 | 94 | 101 | 11 | 32,5 | 23 | 2 | 22 | 128 | 0-1450 Nl/min | 1000 Nl/min | 5 | |
| 494011T | R1/4 | 10 | 56 | 71 | 78 | 10 | 33,5 | 23 | 2 | 22 | 139 | 0-1700 NI/min | 1100 NI/min | 5 | |
| 493101T | R3/8 | 10 | 79 | 94 | 101 | 11 | 33,5 | 23 | 2 | 22 | 147 | 0-1700 Nl/min | 1250 Nl/min | 5 | |
| 493121T | R3/8 | 12 | 79 | 94 | 101 | 11 | 37 | 23 | 2 | 22 | 150 | 0-1750 Nl/min | 1300 Nl/min | 5 | |
| 492121T | R1/2 | 12 | 82 | 97 | 104 | 14 | 37 | 23 | 2 | 22 | 167 | 0-1800 Nl/min | 1300 Nl/min | 5 |
Die Drehzahlregler der Metallbaureihe haben die gleichen Eigenschaften wie die entsprechende Baureihe von Anschlüssen.
Sie sind das ideale Produkt, um die Durchflussmenge in den unterschiedlichsten industriellen Anwendungen schnell und präzise zu regeln. Die Drehzahlregler der Metallbaureihe sind robust und über die Zeit beständig. Sie garantieren eine hervorragende Leistung und bieten besondere Eigenschaften wie: verschiedene Arten von Regelungen wie Standard und Präzision (P) oder erhöhte Durchflussraten bei gleichen Gewinde- und Einstellungsdrehungen (Riesentyp).
| CODE | 3D FILE | A | B | C | C2 | C3 | D | E | F | TYPE | CH | GR | Q–>R | R–>Q | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 474801T | R1/4 | 8 | 56 | 71 | 78 | 10 | 32,5 | 23 | 1 | 22 | 135 | 0-1300 NI/min | 1000 NI/min | 5 | |
| 473081T | R3/8 | 8 | 79 | 94 | 101 | 11 | 32,5 | 23 | 1 | 22 | 147 | 0-1450 Nl/min | 1000 Nl/min | 5 | |
| 474011T | R1/4 | 10 | 56 | 71 | 78 | 10 | 33,5 | 23 | 1 | 22 | 139 | 0-1700 NI/min | 1100 NI/min | 5 | |
| 473101T | R3/8 | 10 | 79 | 94 | 101 | 11 | 33,5 | 23 | 1 | 22 | 148 | 0-1700 Nl/min | 1250 Nl/min | 5 | |
| 473121T | R3/8 | 12 | 79 | 94 | 101 | 11 | 37 | 23 | 1 | 22 | 150 | 0-1750 Nl/min | 1300 Nl/min | 5 | |
| 472121T | R1/2 | 12 | 82 | 97 | 104 | 14 | 37 | 23 | 1 | 22 | 167 | 0-1800 Nl/min | 1300 Nl/min | 5 | |
| 494801T | R1/4 | 8 | 56 | 71 | 78 | 10 | 32,5 | 23 | 2 | 22 | 135 | 0-1300 NI/min | 1000 NI/min | 5 | |
| 493081T | R3/8 | 8 | 79 | 94 | 101 | 11 | 32,5 | 23 | 2 | 22 | 128 | 0-1450 Nl/min | 1000 Nl/min | 5 | |
| 494011T | R1/4 | 10 | 56 | 71 | 78 | 10 | 33,5 | 23 | 2 | 22 | 139 | 0-1700 NI/min | 1100 NI/min | 5 | |
| 493101T | R3/8 | 10 | 79 | 94 | 101 | 11 | 33,5 | 23 | 2 | 22 | 147 | 0-1700 Nl/min | 1250 Nl/min | 5 | |
| 493121T | R3/8 | 12 | 79 | 94 | 101 | 11 | 37 | 23 | 2 | 22 | 150 | 0-1750 Nl/min | 1300 Nl/min | 5 | |
| 492121T | R1/2 | 12 | 82 | 97 | 104 | 14 | 37 | 23 | 2 | 22 | 167 | 0-1800 Nl/min | 1300 Nl/min | 5 |
