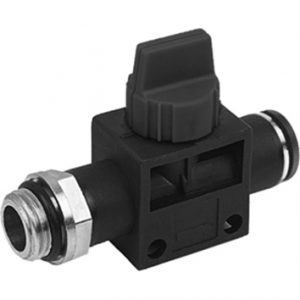

Diese Hähne ermöglichen durch Betätigen des Hebels das Verbinden oder das Aufteilen des Luftstroms zwischen zwei Bereichen einer Anlage. Bei geschlossenem Selektor ist auch eine Luftablassvorrichtung für den Luftstrom bereitgestellt, der in die dem Pfeil auf dem Produktkörper entgegengesetzte Richtung kommt.
| CODE | 3D FILE | A | B | C | C1 | D | E | F | G | H | I | CH | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KRFT8067 | G1/8 | 6 | 19 | 37,5 | 5,5 | 40,3 | 14,3 | 18,2 | 56,5 | 3 | 12 | 25 | 5 | |
| KRFT4067 | G1/4 | 6 | 19 | 37,5 | 6 | 40,3 | 14,3 | 18,2 | 59 | 3 | 14 | 25 | 5 | |
| KRFT3067 | G3/8 | 6 | 19 | 37,5 | 7 | 40,3 | 14,3 | 18,2 | 59,5 | 3 | 18 | 31 | 5 | |
| KRFT8087 | G1/8 | 8 | 20 | 37,5 | 5,5 | 40,3 | 14,3 | 18,2 | 59 | 3 | 12 | 25 | 5 | |
| KRFT4087 | G1/4 | 8 | 20 | 37,5 | 6 | 40,3 | 14,3 | 18,2 | 60 | 3 | 14 | 25 | 5 | |
| KRFT3087 | G3/8 | 8 | 20 | 37,5 | 7 | 40,3 | 14,3 | 18,2 | 61 | 3 | 18 | 31 | 5 | |
| KRFT4107 | G1/4 | 10 | 24 | 40,5 | 6 | 44,8 | 20,6 | 22 | 70 | 3 | 14 | 41 | 5 | |
| KRFT3107 | G3/8 | 10 | 24 | 40,5 | 7 | 44,8 | 20,6 | 22 | 72 | 3 | 18 | 45 | 5 | |
| KRFT2107 | G1/2 | 10 | 24 | 40,5 | 9 | 44,8 | 20,6 | 22 | 75 | 3 | 19 | 52 | 5 | |
| KRFT4127 | G1/4 | 12 | 24 | 40,5 | 6 | 44,8 | 20,6 | 22 | 72 | 3 | 14 | 45 | 5 | |
| KRFT3127 | G3/8 | 12 | 24 | 40,5 | 7 | 44,8 | 20,6 | 22 | 75 | 3 | 18 | 47 | 5 | |
| KRFT2127 | G1/2 | 12 | 24 | 40,5 | 9 | 44,8 | 20,6 | 22 | 78 | 3 | 19 | 54 | 5 |
