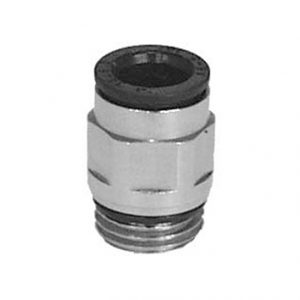

Die Schnellkupplungsanschlüsse der Easy-Baureihe sind das ideale Produkt für alle, die nach hervorragender Leistung, kleinen Abmessungen und extremer Leichtigkeit suchen. Sie verfügen über ein Rohrsteckverbindungssystem mittels eines Edelstahlrings sowie ein Spezialgewinde mit O-Ring, das minimale Abmessungen des Außensechskantschlüssels und eine sichere Abdichtung bei unvollständigen Gewindesitzen gewährleistet.

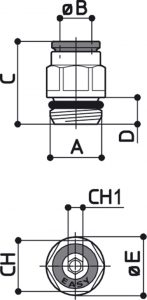

| CODE | 3D FILE | A | B | C | D | E | CH | CH1 | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|
| E105048 | M5 | 4 | 19,5 | 4 | 9,9 | 9 | 2,5 | 4 | 25 | |
| E107147 | M7x1 | 4 | 19 | 5 | 9,9 | 9 | 2,5 | 5 | 25 | |
| E108047 | G1/8 | 4 | 16,5 | 5 | 11 | 10 | 3 | 5 | 25 | |
| E104047 | G1/4 | 4 | 17 | 6 | 14,3 | 10 | 3 | 9 | 25 | |
| E105068 | M5 | 6 | 21,5 | 4 | 11,7 | 11 | 2,5 | 6 | 25 | |
| E107167 | M7x1 | 6 | 21 | 5 | 11,7 | 11 | 3 | 6 | 25 | |
| E108067 | G1/8 | 6 | 19 | 5 | 11,7 | 11 | 4 | 6 | 25 | |
| E104067 | G1/4 | 6 | 18 | 6 | 14,3 | 11 | 4 | 9 | 25 | |
| E1010187 | M10x1 | 8 | 23 | 5 | 14,5 | 13 | 5 | 10 | 25 | |
| E108087 | G1/8 | 8 | 23 | 5 | 14,3 | 13 | 5 | 10 | 25 | |
| E104087 | G1/4 | 8 | 21,5 | 6 | 14,3 | 13 | 6 | 10 | 25 | |
| E103087 | G3/8 | 8 | 21 | 8 | 18 | 13 | 6 | 16 | 25 | |
| E104107 | G1/4 | 10 | 27 | 6 | 17 | 16 | 7 | 18 | 25 | |
| E103107 | G3/8 | 10 | 26 | 8 | 18 | 16 | 8 | 21 | 25 | |
| E102107 | G1/2 | 10 | 25 | 9 | 22,5 | 16 | 8 | 30 | 25 | |
| E104127 | G1/4 | 12 | 30 | 6 | 21 | 19 | 7 | 28 | 10 | |
| E103127 | G3/8 | 12 | 30 | 8 | 21 | 19 | 9 | 30 | 10 | |
| E102127 | G1/2 | 12 | 29,5 | 9 | 22 | 19 | 10 | 36 | 10 |
Die Schnellkupplungsanschlüsse der Easy-Baureihe sind das ideale Produkt für alle, die nach hervorragender Leistung, kleinen Abmessungen und extremer Leichtigkeit suchen. Sie verfügen über ein Rohrsteckverbindungssystem mittels eines Edelstahlrings sowie ein Spezialgewinde mit O-Ring, das minimale Abmessungen des Außensechskantschlüssels und eine sichere Abdichtung bei unvollständigen Gewindesitzen gewährleistet.
| CODE | 3D FILE | A | B | C | D | E | CH | CH1 | GR | |
|---|---|---|---|---|---|---|---|---|---|---|
| E105048 | M5 | 4 | 19,5 | 4 | 9,9 | 9 | 2,5 | 4 | 25 | |
| E107147 | M7x1 | 4 | 19 | 5 | 9,9 | 9 | 2,5 | 5 | 25 | |
| E108047 | G1/8 | 4 | 16,5 | 5 | 11 | 10 | 3 | 5 | 25 | |
| E104047 | G1/4 | 4 | 17 | 6 | 14,3 | 10 | 3 | 9 | 25 | |
| E105068 | M5 | 6 | 21,5 | 4 | 11,7 | 11 | 2,5 | 6 | 25 | |
| E107167 | M7x1 | 6 | 21 | 5 | 11,7 | 11 | 3 | 6 | 25 | |
| E108067 | G1/8 | 6 | 19 | 5 | 11,7 | 11 | 4 | 6 | 25 | |
| E104067 | G1/4 | 6 | 18 | 6 | 14,3 | 11 | 4 | 9 | 25 | |
| E1010187 | M10x1 | 8 | 23 | 5 | 14,5 | 13 | 5 | 10 | 25 | |
| E108087 | G1/8 | 8 | 23 | 5 | 14,3 | 13 | 5 | 10 | 25 | |
| E104087 | G1/4 | 8 | 21,5 | 6 | 14,3 | 13 | 6 | 10 | 25 | |
| E103087 | G3/8 | 8 | 21 | 8 | 18 | 13 | 6 | 16 | 25 | |
| E104107 | G1/4 | 10 | 27 | 6 | 17 | 16 | 7 | 18 | 25 | |
| E103107 | G3/8 | 10 | 26 | 8 | 18 | 16 | 8 | 21 | 25 | |
| E102107 | G1/2 | 10 | 25 | 9 | 22,5 | 16 | 8 | 30 | 25 | |
| E104127 | G1/4 | 12 | 30 | 6 | 21 | 19 | 7 | 28 | 10 | |
| E103127 | G3/8 | 12 | 30 | 8 | 21 | 19 | 9 | 30 | 10 | |
| E102127 | G1/2 | 12 | 29,5 | 9 | 22 | 19 | 10 | 36 | 10 |
