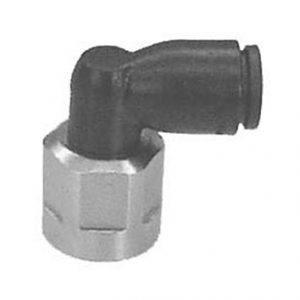

Die Schnellkupplungsanschlüsse der Easy-Baureihe sind das ideale Produkt für alle, die nach hervorragender Leistung, kleinen Abmessungen und extremer Leichtigkeit suchen. Sie verfügen über ein Rohrsteckverbindungssystem mittels eines Edelstahlrings sowie ein Spezialgewinde mit O-Ring, das minimale Abmessungen des Außensechskantschlüssels und eine sichere Abdichtung bei unvollständigen Gewindesitzen gewährleistet.
| CODE | 3D FILE | A | B | C | D | E | F | G | CH | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|---|
| E228040 | G1/8 | 4 | 18 | 10 | 16 | 10 | 13 | 12 | 8 | 25 | |
| E224040 | G1/4 | 4 | 20 | 12 | 16 | 10 | 17 | 16 | 14 | 25 | |
| E228060 | G1/8 | 6 | 19 | 10 | 18,5 | 12,6 | 13 | 12 | 9 | 25 | |
| E224060 | G1/4 | 6 | 21 | 12 | 18,5 | 12,6 | 17 | 16 | 15 | 25 | |
| E228080 | G1/8 | 8 | 20 | 10 | 20,5 | 14,5 | 13 | 12 | 11 | 25 | |
| E224080 | G1/4 | 8 | 22 | 12 | 20,5 | 14,5 | 17 | 16 | 17 | 25 | |
| E223080 | G3/8 | 8 | 23 | 13 | 20,5 | 14,5 | 21 | 19 | 21 | 25 | |
| E224100 | G1/4 | 10 | 25 | 12 | 26 | 16,3 | 17 | 16 | 21 | 25 | |
| E223100 | G3/8 | 10 | 26 | 13 | 26 | 16,3 | 21 | 19 | 25 | 25 |
