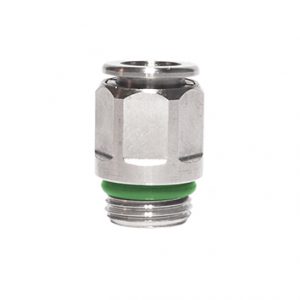

Die Schnellkupplungsanschlüsse aus Edelstahl AISI 316L sind so konstruiert und hergestellt, dass sie in besonders aggressiven Umgebungen arbeiten und ätzende Flüssigkeiten fördern können. Sie zeichnen sich durch extreme Abmessungskompaktheit, Benutzerfreundlichkeit und hohe Beständigkeit aus.

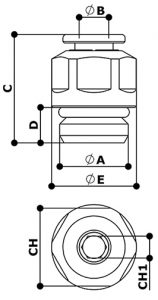

| CODE | 3D FILE | A | B | C | D | E | CH | CH1 |  |
|---|---|---|---|---|---|---|---|---|---|
| X105048 | M5 | 4 | 17,5 | 4 | 10 | 9 | 2,5 | 10 | |
| X108047 | G1/8 | 4 | 15 | 5 | 12 | 11 | 3 | 10 | |
| X105068 | M5 | 6 | 18,5 | 4 | 12 | 11 | 2,5 | 10 | |
| X108067 | G1/8 | 6 | 17,5 | 5 | 12 | 11 | 4 | 10 | |
| X104067 | G1/4 | 6 | 16 | 6 | 14,5 | 13 | 4 | 10 | |
| X108087 | G1/8 | 8 | 20 | 5 | 14 | 13 | 5 | 10 | |
| X104087 | G1/4 | 8 | 18 | 6 | 14,5 | 13 | 6 | 10 | |
| X104107 | G1/4 | 10 | 24,5 | 6 | 18 | 16 | 8 | 5 | |
| X103107 | G3/8 | 10 | 23 | 8 | 18 | 16 | 8 | 5 | |
| X103127 | G3/8 | 12 | 27,5 | 8 | 22 | 20 | 10 | 5 | |
| X102127 | G1/2 | 12 | 25,5 | 9 | 22 | 20 | 10 | 5 |
Die Schnellkupplungsanschlüsse aus Edelstahl AISI 316L sind so konstruiert und hergestellt, dass sie in besonders aggressiven Umgebungen arbeiten und ätzende Flüssigkeiten fördern können. Sie zeichnen sich durch extreme Abmessungskompaktheit, Benutzerfreundlichkeit und hohe Beständigkeit aus.
| CODE | 3D FILE | A | B | C | D | E | CH | CH1 | |
|---|---|---|---|---|---|---|---|---|---|
| X105048 | M5 | 4 | 17,5 | 4 | 10 | 9 | 2,5 | 10 | |
| X108047 | G1/8 | 4 | 15 | 5 | 12 | 11 | 3 | 10 | |
| X105068 | M5 | 6 | 18,5 | 4 | 12 | 11 | 2,5 | 10 | |
| X108067 | G1/8 | 6 | 17,5 | 5 | 12 | 11 | 4 | 10 | |
| X104067 | G1/4 | 6 | 16 | 6 | 14,5 | 13 | 4 | 10 | |
| X108087 | G1/8 | 8 | 20 | 5 | 14 | 13 | 5 | 10 | |
| X104087 | G1/4 | 8 | 18 | 6 | 14,5 | 13 | 6 | 10 | |
| X104107 | G1/4 | 10 | 24,5 | 6 | 18 | 16 | 8 | 5 | |
| X103107 | G3/8 | 10 | 23 | 8 | 18 | 16 | 8 | 5 | |
| X103127 | G3/8 | 12 | 27,5 | 8 | 22 | 20 | 10 | 5 | |
| X102127 | G1/2 | 12 | 25,5 | 9 | 22 | 20 | 10 | 5 |
*Bald erhältlich
