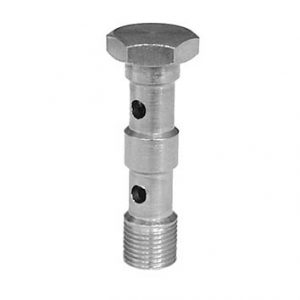

Die Schnellkupplungsanschlüsse der Metallbaureihe sind das ideale Produkt für schnelle Verbindungen in den unterschiedlichsten industriellen Anwendungen. Die über die Zeit robusten und beständigen Anschlüsse der Metallbaureihe garantieren auch dank des besonderen Dichtungs- und Rückhaltesystems des Rohrs, das im Rahmen der Anschlüsse einzigartig ist, eine hervorragende Leistung.

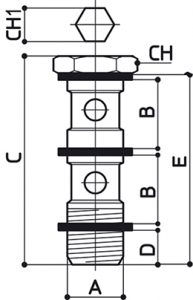

| CODE | 3D FILE | A | B | C | D | E | CH | CH1 | GR | Rondelle |  |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 365000 | M5 | 9 | 28,5 | 4 | 25 | 8 | 4 | 4 | NYLON | 25 | |
| 368000 | G1/8 | 14 | 43 | 6,5 | 39 | 14 | 19 | NYLON IM | 25 | ||
| 368000/F | G1/8 | 14 | 43 | 6,5 | 39 | 14 | 19 | ALLUM. | 25 | ||
| 368000/T | G1/8 | 14 | 43 | 6,5 | 39 | 14 | 19 | NYLON | 25 | ||
| 364000 | G1/4 | 16 | 46 | 4 | 42 | 17 | 34 | NYLON IM | 25 | ||
| 364000/F | G1/4 | 16 | 46 | 5,5 | 42 | 17 | 35 | ALLUM. | 25 | ||
| 364000/T | G1/4 | 16 | 46 | 5,5 | 42 | 17 | 32 | NYLON | 25 |
Die Schnellkupplungsanschlüsse der Metallbaureihe sind das ideale Produkt für schnelle Verbindungen in den unterschiedlichsten industriellen Anwendungen. Die über die Zeit robusten und beständigen Anschlüsse der Metallbaureihe garantieren auch dank des besonderen Dichtungs- und Rückhaltesystems des Rohrs, das im Rahmen der Anschlüsse einzigartig ist, eine hervorragende Leistung.
| CODE | 3D FILE | A | B | C | D | E | CH | CH1 | GR | Rondelle | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 365000 | M5 | 9 | 28,5 | 4 | 25 | 8 | 4 | 4 | NYLON | 25 | |
| 368000 | G1/8 | 14 | 43 | 6,5 | 39 | 14 | 19 | NYLON IM | 25 | ||
| 368000/F | G1/8 | 14 | 43 | 6,5 | 39 | 14 | 19 | ALLUM. | 25 | ||
| 368000/T | G1/8 | 14 | 43 | 6,5 | 39 | 14 | 19 | NYLON | 25 | ||
| 364000 | G1/4 | 16 | 46 | 4 | 42 | 17 | 34 | NYLON IM | 25 | ||
| 364000/F | G1/4 | 16 | 46 | 5,5 | 42 | 17 | 35 | ALLUM. | 25 | ||
| 364000/T | G1/4 | 16 | 46 | 5,5 | 42 | 17 | 32 | NYLON | 25 |
