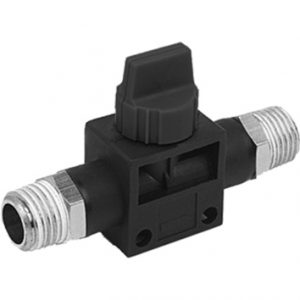

Ce robinet, par l’actionnement du levier, permet de relier ou bien de diviser le flux d’air entre deux zones d’une même installation ; de plus en cas de sélecteur fermé, un dispositif de déchargement dans l’air est prévu pour le flux d’air qui arrive dans le sens opposé à la flèche présente sur le corps du produit.
| CODE | 3D FILE | A | B | B1 | C | C1 | D | E | F | G | H | I | CH | CH1 | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KRFF880T | R1/8 | 8 | 19 | 37,5 | 8 | 16 | 14,3 | 18,2 | 68 | 3 | 12 | 12 | 28 | 5 | ||
| KRFF480T | R1/4 | 8 | 20 | 37,5 | 10 | 16 | 14,3 | 18,2 | 70 | 3 | 14 | 12 | 31 | 5 | ||
| KRFF440T | R1/4 | 10 | 20 | 37,5 | 10 | 16 | 20,6 | 22 | 73 | 3 | 14 | 14 | 34 | 5 | ||
| KRFF340T | R3/8 | 10 | 24 | 40,5 | 11 | 21,5 | 20,6 | 22 | 89 | 3 | 17 | 17 | 63 | 5 | ||
| KRFF330T | R3/8 | 11 | 24 | 40,5 | 11 | 21,5 | 20,6 | 22 | 90 | 3 | 17 | 17 | 67 | 5 | ||
| KRFF230T | R1/2 | 11 | 24 | 40,5 | 14 | 21,5 | 20,6 | 22 | 93 | 3 | 21 | 17 | 71 | 5 | ||
| KRFF220T | R1/2 | 14 | 24 | 40,5 | 14 | 21,5 | 20,6 | 22 | 97 | 3 | 21 | 21 | 77 | 5 |
| CODE | 3D FILE | A | B | B1 | C | C1 | D | E | F | G | H | I | CH | CH1 | GR | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| KRFF880T | R1/8 | 8 | 19 | 37,5 | 8 | 16 | 14,3 | 18,2 | 68 | 3 | 12 | 12 | 28 | 5 | ||
| KRFF480T | R1/4 | 8 | 20 | 37,5 | 10 | 16 | 14,3 | 18,2 | 70 | 3 | 14 | 12 | 31 | 5 | ||
| KRFF440T | R1/4 | 10 | 20 | 37,5 | 10 | 16 | 20,6 | 22 | 73 | 3 | 14 | 14 | 34 | 5 | ||
| KRFF340T | R3/8 | 10 | 24 | 40,5 | 11 | 21,5 | 20,6 | 22 | 89 | 3 | 17 | 17 | 63 | 5 | ||
| KRFF330T | R3/8 | 11 | 24 | 40,5 | 11 | 21,5 | 20,6 | 22 | 90 | 3 | 17 | 17 | 67 | 5 | ||
| KRFF230T | R1/2 | 11 | 24 | 40,5 | 14 | 21,5 | 20,6 | 22 | 93 | 3 | 21 | 17 | 71 | 5 | ||
| KRFF220T | R1/2 | 14 | 24 | 40,5 | 14 | 21,5 | 20,6 | 22 | 97 | 3 | 21 | 21 | 77 | 5 |
Ce robinet, par l’actionnement du levier, permet de relier ou bien de diviser le flux d’air entre deux zones d’une même installation ; de plus en cas de sélecteur fermé, un dispositif de déchargement dans l’air est prévu pour le flux d’air qui arrive dans le sens opposé à la flèche présente sur le corps du produit.
