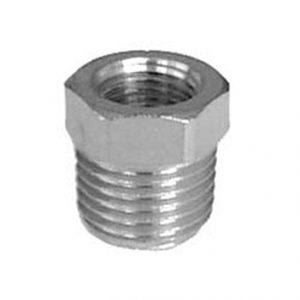

Comme détails de branchement, il faut comprendre les principaux connecteurs pour brancher les différentes pièces d’une installation à travers les connexions filetées et les raccords cannelés porte-tube.

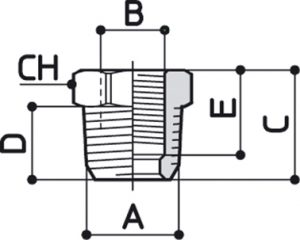

| CODE | 3D FILE | A | B | C | D | E | CH | GR |  |
|---|---|---|---|---|---|---|---|---|---|
| S14850 | R1/8 | M5 | 12 | 8 | 6 | 12 | 7 | 25 | |
| S14480 | R1/4 | G1/8 | 15 | 10 | 10 | 14 | 12 | 25 | |
| S14380 | R3/8 | G1/8 | 16 | 11 | 11 | 17 | 20 | 25 | |
| S14280 | R1/2 | G1/8 | 19,5 | 14 | 8 | 22 | 35 | 25 | |
| S14340 | R3/8 | G1/4 | 16 | 11 | 10 | 17 | 14 | 25 | |
| S14240 | R1/2 | G1/4 | 19,5 | 14 | 12 | 22 | 33 | 25 | |
| S14230 | R1/2 | G3/8 | 19 | 14 | 12 | 22 | 22 | 25 | |
| S14730 | R3/4 | G3/8 | 23 | 16,5 | 11 | 27 | 67 | 10 | |
| S14720 | R3/4 | G1/2 | 23 | 16,5 | 14 | 27 | 52 | 10 |
