Comme détails de branchement, il faut comprendre les principaux connecteurs pour brancher les différentes pièces d’une installation à travers les connexions filetées et les raccords cannelés porte-tube.

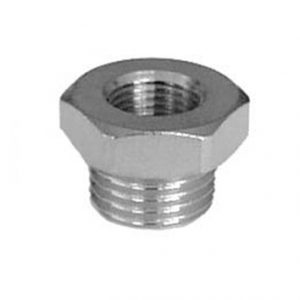

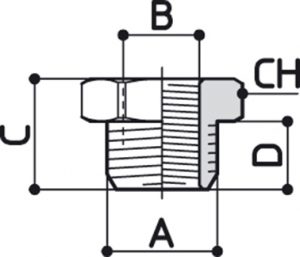

| CODE | 3D FILE | A | B | C | D | CH | GR |  |
|---|---|---|---|---|---|---|---|---|
| S15850 | G1/8 | M5 | 11 | 6 | 14 | 9 | 25 | |
| S15480 | G1/4 | G1/8 | 13 | 8 | 17 | 11 | 25 | |
| S15380 | G3/8 | G1/8 | 16 | 10 | 22 | 28 | 25 | |
| S15280 | G1/2 | G1/8 | 15,5 | 10 | 24 | 39 | 25 | |
| S15340 | G3/8 | G1/4 | 16 | 10 | 22 | 25 | 25 | |
| S15240 | G1/2 | G1/4 | 15 | 10 | 24 | 36 | 25 | |
| S15230 | G1/2 | G3/8 | 19 | 12 | 26 | 31 | 25 | |
| S15730 | G3/4 | G3/8 | 17,5 | 11 | 30 | 54 | 10 | |
| S15720 | G3/4 | G1/2 | 17,5 | 11 | 30 | 41 | 10 |
