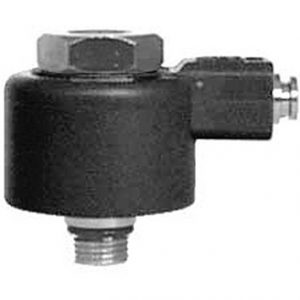

Les servodistributeurs pneumatiques ou soupapes d’arrêt sont des produits qui grâce à un pilotage pneumatique permettent ou bloquent le passage de l’air.
Ces produits sont disponibles en version bidirectionnelle ou bien unidirectionnelle, avec le corps principal en nylon ou bien en zamak, standard ou à encombrement réduit.
Le projet particulier de ces produits garantit une portée très élevée unie à une sensibilité extrême du pilotage pneumatique dont dérive une vitesse d’actionnement considérable.
| CODE | 3D FILE | A | B | C | D | E | F | G | G1 | H | TYPE | CH | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 618800 | G1/8 | 4 | 6 | 20,5 | 5,5 | 35 | 29 | 26 | 30 | 1 | 17 | 47 | 1 | |
| 6188002 | G1/8 | 4 | 6 | 20,5 | 5,5 | 35 | 29 | 26 | 30 | 1 | 17 | 47 | 1 | |
| 614400 | G1/4 | 4 | 7 | 25,5 | 5,5 | 42,5 | 32,5 | 29 | 37 | 1 | 22 | 83 | 1 | |
| 6144002 | G1/4 | 4 | 7 | 25,5 | 5,5 | 42,5 | 32,5 | 29 | 37 | 1 | 22 | 81 | 1 | |
| 613300 | G3/8 | 4 | 7,5 | 32,5 | 6 | 51 | 46 | 32 | 46 | 2 | 30 | 261 | 1 | |
| 628800 | G1/8 | M5 | 6 | 20,5 | 5,5 | 35 | 26 | 30 | 2 | 17 | 79 | 1 | ||
| 624400 | G1/4 | M5 | 7 | 25,5 | 5,5 | 42,5 | 29 | 37 | 2 | 22 | 126 | 1 | ||
| 623300 | G3/8 | M5 | 7,5 | 32,5 | 6 | 51 | 32 | 46 | 2 | 30 | 253 | 1 | ||
| 638800 | G1/8 | G1/8 | 6 | 20,5 | 5,5 | 35 | 26 | 30 | 2 | 17 | 76 | 1 | ||
| 634400 | G1/4 | G1/8 | 7 | 25,5 | 5,5 | 42,5 | 29 | 37 | 2 | 22 | 124 | 1 | ||
| 633300 | G3/8 | G1/8 | 7,5 | 32,5 | 6 | 51 | 32 | 46 | 2 | 30 | 250 | 1 |
CORPO ESTERNO – TIPO: 1 = NYLON – TIPO: 2 = ZAMA-15
