Le Coupleur automatique Mignon à double obturation est un coupleur rapide particulièrement miniaturisé qui garantit tout de même un débit discret de 600 Nl/min.
Contrairement au Coupleur Mignon standard, le Coupleur automatique Mignon à double obturation assure le blocage de l’air à la fois dans le bouchon et dans le raccord.
Ce double bloc est garanti par un obturateur dans le bouchon qui permet le passage de l’air seulement une fois qu’il a été inséré dans le raccord par l’action d’une goupille à l’intérieur du raccord.
Nous fournissons ce Coupleur automatique Mignon à double obturation avec différents accessoires et les raccords rapides correspondants.
Le Coupleur automatique Mignon à double obturation est un coupleur rapide particulièrement miniaturisé qui garantit tout de même un débit discret de 600 Nl/min.
Contrairement au Coupleur Mignon standard, le Coupleur automatique Mignon à double obturation assure le blocage de l’air à la fois dans le bouchon et dans le raccord.
Ce double bloc est garanti par un obturateur dans le bouchon qui permet le passage de l’air seulement une fois qu’il a été inséré dans le raccord par l’action d’une goupille à l’intérieur du raccord.
Nous fournissons ce Coupleur automatique Mignon à double obturation avec différents accessoires et les raccords rapides correspondants.

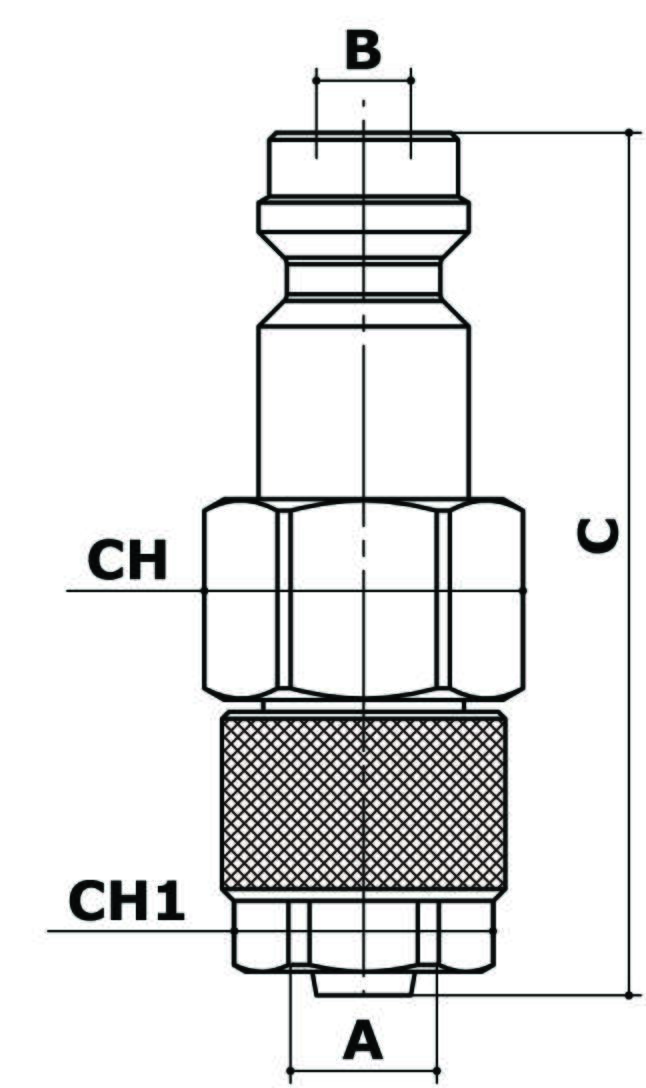

| CODE | 3D FILE | A | B | C | C2 | C3 | D | E | F | TYPE | CH | GR | Q–>R | R–>Q |  |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 458041T | R1/8 | 4 | 53 | 66 | 71 | 8 | 24 | 15,5 | 1 | 14 | 43 | 0-200 Nl/min | 200 Nl/min | 10 | |
| 458051T | R1/8 | 5 | 53 | 66 | 71 | 8 | 24 | 15,5 | 1 | 14 | 43 | 0-400 Nl/min | 360 Nl/min | 10 | |
| 458061T | R1/8 | 6 | 53 | 66 | 71 | 8 | 27 | 15,5 | 1 | 14 | 46 | 0-600 Nl/min | 480 Nl/min | 10 | |
| 454061T | R1/4 | 6 | 62,5 | 78,5 | 80,5 | 10 | 28,5 | 17,8 | 1 | 16 | 73 | 0-600 Nl/min | 500 Nl/min | 10 | |
| 458081T | R1/8 | 8 | 53 | 66 | 71 | 8 | 29 | 15,5 | 1 | 14 | 49 | 0-680 Nl/min | 500 Nl/min | 10 | |
| 454081T | R1/4 | 8 | 62,5 | 78,5 | 80,5 | 10 | 30 | 17,8 | 1 | 16 | 73 | 0-850 Nl/min | 650 Nl/min | 10 | |
| 454101T | R1/4 | 10 | 62,5 | 78,5 | 80,5 | 10 | 31 | 17,8 | 1 | 16 | 78 | 0-900 Nl/min | 700 Nl/min | 10 | |
| 488041T | R1/8 | 4 | 38 | 51 | 56 | 8 | 24 | 15,5 | 2 | 14 | 42 | 0-200 NI/min | 200 NI/min | 10 | |
| 488051T | R1/8 | 5 | 38 | 51 | 56 | 8 | 24 | 15,5 | 2 | 14 | 46 | 0-400 NI/min | 360 NI/min | 10 | |
| 488061T | R1/8 | 6 | 53 | 66 | 71 | 8 | 27 | 15,5 | 2 | 14 | 46 | 0-600 Nl/min | 480 Nl/min | 10 | |
| 484061T | R1/4 | 6 | 62,5 | 78,5 | 80,5 | 10 | 28,5 | 17,8 | 2 | 16 | 75 | 0-600 Nl/min | 500 Nl/min | 10 | |
| 488081T | R1/8 | 8 | 53 | 66 | 71 | 8 | 29 | 15,5 | 2 | 14 | 48 | 0-680 Nl/min | 500 Nl/min | 10 | |
| 484081T | R1/4 | 8 | 62,5 | 78,5 | 80,5 | 10 | 30 | 17,8 | 2 | 16 | 77 | 0-850 Nl/min | 650 Nl/min | 10 | |
| 484101T | R1/4 | 10 | 44,5 | 60,5 | 62,5 | 10 | 31 | 17,8 | 2 | 16 | 77 | 0-900 NI/min | 700 NI/min | 10 | |
| 558041T | R1/8 | 4 | 53 | 66 | 71 | 8 | 24 | 15,5 | 3 | 14 | 43 | 0-200 Nl/min | 10 | ||
| 558051T | R1/8 | 5 | 38 | 51 | 56 | 8 | 24 | 15,5 | 3 | 14 | 46 | 0-400 NI/min | 10 | ||
| 558061T | R1/8 | 6 | 53 | 66 | 71 | 8 | 27 | 15,5 | 3 | 14 | 46 | 0-600 Nl/min | 10 | ||
| 554061T | R1/4 | 6 | 62,5 | 78,5 | 80,5 | 10 | 28,5 | 17,8 | 3 | 16 | 75 | 0-600 Nl/min | 10 | ||
| 558081T | R1/8 | 8 | 53 | 66 | 71 | 8 | 29 | 15,5 | 3 | 14 | 48 | 0-680 Nl/min | 10 | ||
| 554081T | R1/4 | 8 | 62,5 | 78,5 | 80,5 | 10 | 30 | 17,8 | 3 | 16 | 77 | 0-850 Nl/min | 10 | ||
| 554101T | R1/4 | 10 | 62,5 | 78,5 | 80,5 | 10 | 31 | 17,8 | 3 | 16 | 77 | 0-900 Nl/min | 10 |
