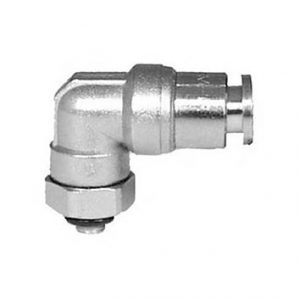

I raccordi ad innesto rapido della serie metallo sono il prodotto ideale per effettuare rapide connessioni nelle più variegate applicazioni Industriali; robusti e resistenti nel tempo i raccordi della serie metallo garantiscono ottime performance anche grazie al particolare sistema di tenuta e di trattenimento del tubo unici nel panorama della raccorderia.

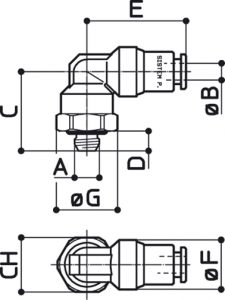

| CODE | 3D FILE | A | B | C | D | E | F | G | CH | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 205048 | M5 | 4 | 16 | 4 | 20 | 10 | 12,2 | 11 | 11 | 25 | |
| 205058 | M5 | 5 | 19 | 4 | 20,5 | 11 | 12,2 | 11 | 13 | 25 | |
| 205068 | M5 | 6 | 18 | 4 | 23 | 13 | 13 | 12 | 19 | 25 | |
| 201168 | M10x1 | 6 | 20,5 | 6 | 23 | 13 | 14,3 | 13 | 21 | 25 | |
| 202168 | M12x1 | 6 | 22 | 8 | 23 | 13 | 17,5 | 16 | 25 | 25 | |
| 201268 | M12x1.25 | 6 | 22 | 8 | 23 | 13 | 17,5 | 16 | 24 | 25 | |
| 20121568 | M12x1.5 | 6 | 22 | 8 | 23 | 13 | 17,5 | 16 | 25 | 25 | |
| 201188 | M10x1 | 8 | 21,5 | 6 | 25 | 15 | 15,5 | 14 | 26 | 25 | |
| 20121088 | M12x1 | 8 | 23 | 8 | 25 | 15 | 17,5 | 16 | 29 | 25 | |
| 20121288 | M12x1.25 | 8 | 23 | 8 | 25 | 15 | 17,5 | 16 | 30 | 25 | |
| 201288 | M12x1.5 | 8 | 23 | 8 | 25 | 15 | 17,5 | 16 | 30 | 25 |
