Cosa sono i raccordi pneumatici e a cosa servono

I raccordi pneumatici sono i componenti che connettono tubi e parti filettate all’interno di un circuito di aria compressa. Stanno tra la valvola e l’attuatore, tra il filtro e il cilindro, tra il distributore e l’utilizzatore finale. Sembra una banalità, fino a quando non ne salta uno e ti accorgi che metà dell’impianto era retta da una guarnizione da pochi centesimi.

Una buona raccorderia deve garantire tre cose: tenuta pneumatica perfetta, tempi rapidi di assemblaggio, durata nel tempo anche con vibrazioni e cicli ripetuti.

Tipologie di raccordi pneumatici disponibili

La gamma Sistem si articola su due assi: sistema di aggancio del tubo e materiale costruttivo. Vediamoli uno alla volta.

Per sistema di aggancio

• Raccordi a innesto rapido: il tubo si inserisce a pressione, senza attrezzi. Smontaggio in pochi secondi premendo l’anello di sblocco. Disponibili nelle serie Metallo, Easy, K, Resina, inox e HP.
• Raccordi a innesto super rapido / Air-Clip: connessione ancora più immediata grazie a un meccanismo di bloccaggio dedicato, che rende il prodotto modulare e che con pochi codici permette di realizzare diverse forme. Ideali quando si fanno tanti smontaggi al giorno e molto utili nella manutenzione di un impianto.
• Raccordi a calzamento: il tubo viene serrato da un dado-cono che ne garantisce la tenuta. Resistenza alle vibrazioni superiore — soluzione tipica nelle macchine utensili.
• Raccordi ad ogiva: forma conica che blocca meccanicamente il tubo. Tenuta ermetica anche in regime di pressione fluttuante. Si usano dove il circuito è sotto carico variabile. Utilizzati molto spesso con tubi metallici.
• Raccorderia HP a innesto rapido per alta pressione: linea dedicata a lubrificazione e ingrassaggio, prestazioni fino a 250 bar.

Per materiale

• Ottone nichelato: lo standard del settore. Resistenza meccanica elevata, costo equilibrato, ottima compatibilità con aria compressa lubrificata e non.
• Acciaio inox AISI 316L: la scelta per ambienti aggressivi, food, farmaceutico, chimico, naval. Veicola anche fluidi corrosivi senza compromettere la durata.
• Tecnopolimero: peso ridotto, resistenza chimica buona, costo contenuto. Indicato dove il peso conta (banchi automazione mobile) o dove l’ottone non può andare per ragioni di compatibilità.

Come scegliere il raccordo giusto

Quattro variabili decidono tutto: pressione massima del circuito, diametro del tubo (interno ed esterno), filettatura della parte fissa (BSP cilindrico, BSP conico, NPT, metrico), ambiente operativo. Sbagliare anche una sola voce significa o perdita di tenuta nel breve, o usura prematura nel medio. Quando il dubbio è sul materiale, una regola pratica: se il circuito tocca acqua, prodotti chimici o sta in atmosfera salina o sterile, di norma si utilizza l’inox. In tutti gli altri casi, l’ottone nichelato è la scelta giusta nel 90% delle applicazioni industriali.

Per progettazioni complesse il nostro ufficio tecnico fornisce supporto in fase di scelta — succede spesso, soprattutto su impianti custom dove la combinazione filetto-tubo non è quella standard.

Catalogo raccordi Sistem Pneumatica

• Serie Metallo – innesto rapido in ottone nichelato, lo standard di riferimento
• Serie Easy – innesto rapido compatto, minor ingombro
• Serie K – innesto rapido con ottimo rapporto qualità-prezzo
• Serie Air-Clip – modulare
• Serie Inox 316L – per ambienti aggressivi e fluidi corrosivi
• Serie Resina – in tecnopolimero ma con lo stesso sistema di aggancio della serie metallo
• Serie Calzamento – tenuta meccanica con dado
• Serie Ogiva – utilizzo con tubi metallici

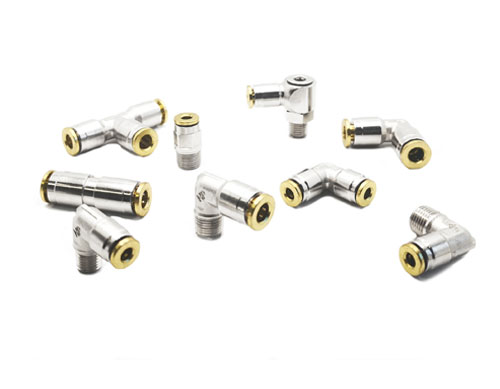

• Serie HP – alta pressione fino a 250 bar

Ogni serie ha la sua scheda tecnica e il file STEP scaricabile per la progettazione CAD.

Domande frequenti

Qual è la differenza tra raccordi a innesto rapido e a calzamento?

L’innesto rapido si monta e smonta a mano, in pochi secondi, ed è la scelta giusta dove servono interventi frequenti. Il calzamento garantisce invece una tenuta meccanica più resistente alle vibrazioni e a cicli pressori intensi, perché blocca il tubo con una ghiera. Per macchine utensili sottoposte a stress continui il calzamento dura di più; per banchi di automazione con tanti smontaggi conviene l’innesto rapido.

Quando usare raccordi in acciaio inox 316L invece dell’ottone nichelato?

L’inox 316L diventa obbligatorio in tre casi: contatto con liquidi corrosivi (acidi, basi, prodotti chimici), settore alimentare e farmaceutico (per esigenze di sterilizzazione e tracciabilità), ambienti salini o ad alta umidità. Negli altri scenari l’ottone nichelato copre praticamente tutte le applicazioni di aria compressa industriale a un costo decisamente più basso.

Che pressione massima sopportano i raccordi pneumatici Sistem?

Le serie standard in ottone nichelato e tecnopolimero lavorano fino a 18 bar nominali, i valori effettivi dipendono dal diametro e dal tipo di tubo. Per applicazioni ad alta pressione esiste la linea HP, dedicata a lubrificazione e sistemi di ingrassaggio, che arriva fino a 250 bar e ha filettature specifiche per il settore.

Posso usare i raccordi a innesto rapido con tubi in poliuretano?

Sì, e in molti casi è la combinazione più usata. La condizione è che il tubo sia calibrato (diametro esterno preciso) e abbia rigidità sufficiente a non collassare nella ghiera, per non sfilarsi dal raccordo con forti trazioni. I tubi TPU che forniamo come accessorio, come quelli in poliammide TR, sono già dimensionati per le nostre serie a innesto rapido.

Esistono i file STEP dei raccordi per progettazione CAD?

Sì. Ogni codice prodotto ha la sua scheda tecnica e il relativo file STEP scaricabile dal sito, in modo che progettisti meccanici e ufficio tecnico possano integrarli direttamente nei modelli 3D senza doverli ridisegnare.

Sistem Pneumatica produce anche raccordi su misura?

Per volumi di serie, sì — abbiamo gestito molte personalizzazioni su filettature non standard, dimensioni speciali e materiali dedicati. Il modo migliore è contattare l’ufficio tecnico con il disegno o lo schema dell’impianto.

Scarica il catalogo completo della raccorderia o richiedi un preventivo: l’ufficio tecnico Sistem ti supporta anche nella scelta del raccordo giusto per il tuo impianto.
