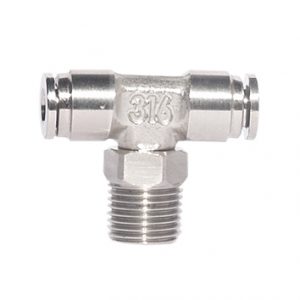

Il raccordo Fisso Dritto Conico Inox ad innesto rapido in acciaio inox AISI 316L sono progettati e realizzati per funzionare in ambienti particolarmente aggressivi e veicolare liquidi corrosivi. E’ caratterizzata da estrema compattezza dimensionale, semplicità di utilizzo e alta resistenza.

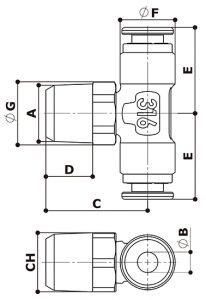

| CODE | 3D FILE | A | B | C | D | E | F | G | CH |  |
|---|---|---|---|---|---|---|---|---|---|---|
| X408040 | R1/8 | 4 | 17,5 | 8 | 14 | 9,5 | 11 | 10 | 10 | |
| X408060 | R1/8 | 6 | 18,5 | 8 | 15,5 | 11,5 | 12 | 11 | 10 | |
| X404060 | R1/4 | 6 | 21,5 | 10 | 15,5 | 11,5 | 15,5 | 14 | 10 | |
| X408080 | R1/8 | 8 | 20 | 8 | 18 | 13,5 | 13 | 12 | 10 | |
| X404080 | R1/4 | 8 | 22,5 | 10 | 18 | 13,5 | 15,5 | 14 | 10 | |
| X404100 | R1/4 | 10 | 25,5 | 10 | 22,5 | 16 | 15,5 | 14 | 5 | |
| X403100 | R3/8 | 10 | 26,5 | 11 | 22,5 | 16 | 19 | 17 | 5 |
Il raccordo Fisso Dritto Conico Inox ad innesto rapido in acciaio inox AISI 316L sono progettati e realizzati per funzionare in ambienti particolarmente aggressivi e veicolare liquidi corrosivi. E’ caratterizzata da estrema compattezza dimensionale, semplicità di utilizzo e alta resistenza.
| CODE | 3D FILE | A | B | C | D | E | F | G | CH | |
|---|---|---|---|---|---|---|---|---|---|---|
| X408040 | R1/8 | 4 | 17,5 | 8 | 14 | 9,5 | 11 | 10 | 10 | |
| X408060 | R1/8 | 6 | 18,5 | 8 | 15,5 | 11,5 | 12 | 11 | 10 | |
| X404060 | R1/4 | 6 | 21,5 | 10 | 15,5 | 11,5 | 15,5 | 14 | 10 | |
| X408080 | R1/8 | 8 | 20 | 8 | 18 | 13,5 | 13 | 12 | 10 | |
| X404080 | R1/4 | 8 | 22,5 | 10 | 18 | 13,5 | 15,5 | 14 | 10 | |
| X404100 | R1/4 | 10 | 25,5 | 10 | 22,5 | 16 | 15,5 | 14 | 5 | |
| X403100 | R3/8 | 10 | 26,5 | 11 | 22,5 | 16 | 19 | 17 | 5 |
