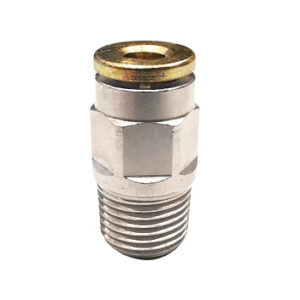

I raccordi della serie alta pressione sono adatti per applicazioni legate alla lubrificazione e ai sistemi di ingrassaggio sia mobili sia su macchinari industriali.
La serie di raccordi a innesto rapido per alta pressione hanno filettature specifiche per questo settore e questo tipo di applicazione, offrono rapidità di assemblaggio e affidabilità di tenuta.
Questi raccordi super rapidi sono adatti a tutti gli ambienti con forti sollecitazioni e con prestazioni fino a 250 bar.
| CODICE | 3D FILE | ØA | ØB | C | D | E | CH | CH1 | GR |  |
|---|---|---|---|---|---|---|---|---|---|---|
| HP106140 | KM6X1 | 4 | 25 | 8 | 11 | 10 | 2.5 | 10 | 10 | |
| HP108140 | KM8X1 | 4 | 22 | 8 | 11 | 10 | 3 | 9 | 10 | |
| HP101140 | KM10X1 | 4 | 21 | 8 | 11 | 10 | 3 | 10 | 10 | |
| HP108040 | R1/8 | 4 | 21 | 8 | 11 | 10 | 3 | 9 | 10 | |
| HP106160 | KM6X1 | 6 | 27 | 8 | 13 | 12 | 2.5 | 14 | 10 | |
| HP108160 | KM8X1 | 6 | 27 | 8 | 13 | 12 | 4 | 13 | 10 | |
| HP101160 | KM10X1 | 6 | 23 | 8 | 13 | 12 | 4 | 12 | 10 | |
| HP108060 | R1/8 | 6 | 23 | 8 | 13 | 12 | 4 | 12 | 10 | |
| HP104060 | R1/4 | 6 | 23 | 10 | 13.5 | 12 | 4 | 17 | 10 |
I raccordi della serie alta pressione sono adatti per applicazioni legate alla lubrificazione e ai sistemi di ingrassaggio sia mobili sia su macchinari industriali.
La serie di raccordi a innesto rapido per alta pressione hanno filettature specifiche per questo settore e questo tipo di applicazione, offrono rapidità di assemblaggio e affidabilità di tenuta.
Questi raccordi super rapidi sono adatti a tutti gli ambienti con forti sollecitazioni e con prestazioni fino a 250 bar.
| CODICE | 3D FILE | ØA | ØB | C | D | E | CH | CH1 | GR | |
|---|---|---|---|---|---|---|---|---|---|---|
| HP106140 | KM6X1 | 4 | 25 | 8 | 11 | 10 | 2.5 | 10 | 10 | |
| HP108140 | KM8X1 | 4 | 22 | 8 | 11 | 10 | 3 | 9 | 10 | |
| HP101140 | KM10X1 | 4 | 21 | 8 | 11 | 10 | 3 | 10 | 10 | |
| HP108040 | R1/8 | 4 | 21 | 8 | 11 | 10 | 3 | 9 | 10 | |
| HP106160 | KM6X1 | 6 | 27 | 8 | 13 | 12 | 2.5 | 14 | 10 | |
| HP108160 | KM8X1 | 6 | 27 | 8 | 13 | 12 | 4 | 13 | 10 | |
| HP101160 | KM10X1 | 6 | 23 | 8 | 13 | 12 | 4 | 12 | 10 | |
| HP108060 | R1/8 | 6 | 23 | 8 | 13 | 12 | 4 | 12 | 10 | |
| HP104060 | R1/4 | 6 | 23 | 10 | 13.5 | 12 | 4 | 17 | 10 |
