Raccordi ad Ogiva garantiscono l’aggancio del tubo e la tenuta pneumatica/idraulica del raccordo tramite la compressione sul tubo di un anello denominato “ogiva”

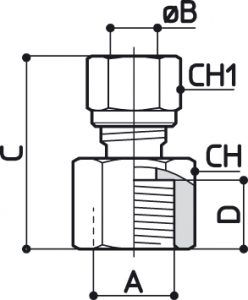

| CODE | 3D FILE | A | B | C | D | CH | CH1 | GR |  |
|---|---|---|---|---|---|---|---|---|---|
| GV23804 | G1/8 | 4 | 24,5 | 8 | 14 | 10 | 16 | 25 | |
| GV23806 | G1/8 | 6 | 26 | 8 | 14 | 12 | 18 | 25 | |
| GV23406 | G1/4 | 6 | 30,5 | 11 | 17 | 12 | 26 | 25 | |
| GV23808 | G1/8 | 8 | 26,5 | 8 | 14 | 14 | 20 | 25 | |
| GV23408 | G1/4 | 8 | 31 | 11 | 17 | 14 | 28 | 25 | |
| GV23308 | G3/8 | 8 | 31 | 11,5 | 20 | 14 | 32 | 25 | |
| GV23410 | G1/4 | 10 | 35,5 | 11 | 17 | 19 | 45 | 25 | |
| GV23310 | G3/8 | 10 | 36,5 | 11,5 | 20 | 19 | 49 | 25 |
